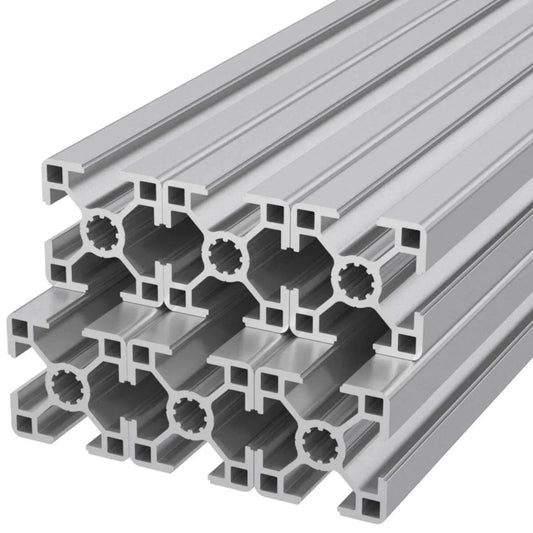

Eloxiertes Aluminium Konstruktionsprofil
Aluprofile 30x30 Nut 8 Typ-B sind die perfekte Lösung für modulare Konstruktionen im Maschinenbau, Werkstattbereich, Möbelbau und DIY-Projekten. Die Profile sind stabil, leicht, korrosionsbeständig und durch kompatibles Zubehör flexibel erweiterbar.
Vorteile des Aluprofils 30x30 Nut 8 Typ-B
- Modulares System – jederzeit erweiter- und veränderbar
- Eloxierte Oberfläche für Schutz und ein hochwertiges Finish
- Kompatibel mit Typ-B Nut 8 Profilen (z. B. Bosch Rexroth)
- Ideal für Rahmen, Gestelle, Führungsschienen und Maschinenbau
- Demontierbar – keine Schweißarbeiten notwendig
Anwendungsbereiche
Das Konstruktionsprofil 30x30 eignet sich für viele Projekte, unter anderem für:
- Werkstatt- und Maschinenbau
- Regal- und Möbelbau
- Schiebetüren, Führungsschienen und Rahmen
- Garten-, Garagen- und Hausprojekte
Was ist ein Montageprofil?
Ein Montageprofil erlaubt die Konstruktion individueller Bauprojekte. Das Profil besitzt vier längs verlaufende Nuten, über die Elemente geschraubt oder gesteckt werden können. Durch Nutensteine, Hammerkopfschrauben, Winkel, Gelenke und Verbinder lassen sich stabile Konstruktionen schnell umsetzen – ganz ohne Schweißen.
Eloxierte Oberfläche – für maximalen Schutz
Die Oberfläche des Profils ist eloxiert. Dabei entsteht durch einen elektrochemischen Prozess eine Schutzschicht, die fest mit dem Metall verbunden ist. Diese sorgt für:
- höhere Kratzfestigkeit
- Korrosionsschutz
- edles, silber-mattes Finish
An Schnittkanten können unbehandelte Stellen sichtbar sein – materialbedingt normal.
Technische Daten
| Profilgröße: |
30 × 30 mm |
| Nut: |
Nut 8, Typ-B |
| Innenbohrung: |
Ø 6,8 mm (für M8 Gewinde geeignet) |
| Kompatibilität: |
B-Typ Nut 8 (z. B. Bosch, kompatible Systemprofile) |
Montageprofile: stabil, flexibel & preiswert
Mit unseren Aluprofilen 30x30 erhältst du ein langlebiges, belastbares und vielseitiges Profil – perfekt für private und gewerbliche Anwendungen.
Vorteile bei uns:
- Schnelle Lieferung
- Kostenloser Versand
- 30 Tage Rückgaberecht
Jetzt Aluprofile 30x30 Nut 8 Typ-B bestellen und direkt mit deinem Projekt starten!
Aluprofile 30x30 – der universelle Industriestandard für modulare Konstruktionen
Aluprofile 30x30 Nut 8 Typ B gehören zu den am häufigsten eingesetzten Systemprofilen im modernen Maschinenbau, in der Automatisierung, im Anlagenbau sowie im professionellen Vorrichtungsbau. Sie bieten ein ideales Verhältnis aus Stabilität, Gewicht und Modularität und bilden damit die perfekte Grundlage für Maschinenrahmen, Gestelle, Schutzeinhausungen, Arbeitsplatzsysteme und anspruchsvolle technische Projekte.
Während kompaktere Profilsysteme wie die Aluprofile 20x20 Nut 6 Typ B vor allem im Leichtbau eingesetzt werden und größere Serien wie Aluprofile 40x40 Nut 8 vor allem für Schwerlastkonstruktionen genutzt werden, stellt die Serie 30x30 Nut 8 die perfekt ausbalancierte Mittelklasse dar.
Mit ihren 30 × 30 mm Profilabmessungen, der 8 mm Nutbreite, der 6,8 mm Kernbohrung und der klaren Auslegung auf M8-Gewinde ist diese Profilserie ein europaweit etablierter Standard im industriellen Systembau.
Technische Eigenschaften der Aluprofile 30x30 Nut 8 im Detail
Die 30x30-Profile basieren auf einer robusten industriellen Aluminiumlegierung mit präzise optimierter Geometrie. Sie sind so ausgelegt, dass sie eine hohe Biege- und Torsionssteifigkeit erreichen, ohne das Gewicht unnötig zu erhöhen. Das macht sie zum idealen Allround-Profil im Maschinen- und Anlagenbau.
Profilabmessungen, Nutbreite und Geometrie
-
Profilmaß: 30 × 30 mm
-
Nutbreite: 8 mm (Nut 8, Typ B)
-
Nuttyp: T-Nut für Nut-8-Systemzubehör
-
Kernbohrung: Ø 6,8 mm
-
Gewicht: ca. 0,80 kg pro Meter
Die Nut 8 Typ B ist einer der am weitesten verbreiteten Standards im europäischen Maschinen- und Anlagenbau. Dadurch sind die Profile mit einer großen Auswahl an Zubehörteilen kompatibel – von Nutensteinen über Verbindungselemente bis hin zu Winkeln, Scharnieren und Endkappen.
Material und Oberflächenbehandlung
-
Material: Aluminium-Legierung EN AW-6063 T6/T66
-
Oberfläche: eloxiert, meist in E0/EV1 (silber matt)
Die Legierung EN AW-6063 ist im Profilsystembau ein bewährter Standard. Sie zeichnet sich durch eine gute Kombination aus Festigkeit, Korrosionsbeständigkeit und exzellenter Bearbeitbarkeit aus. Die T6/T66-Wärmebehandlung steigert zusätzlich die Festigkeit und Formstabilität der Profile.
Die Eloxaloberfläche (z. B. E0/EV1) sorgt für:
- hohen Korrosionsschutz, auch in industrieller Umgebung
- kratzfeste und abriebfeste Oberfläche
- professionelle, saubere Optik in silber-matter Ausführung
- angenehme Haptik für Montage und Handling
Nut 8 – maximale Kompatibilität mit Zubehör
Die 8-mm-Nut ist der Schlüssel zur modularen Flexibilität der 30x30-Profile. Nut-8-Systeme sind im Maschinenbau weit verbreitet, was bedeutet, dass du auf ein sehr breites Spektrum an Zubehörteilen zugreifen kannst. Dazu gehören unter anderem:
- Nutensteine Typ B Nut 8 (Gleitsteine, Federsteine, Sicherungssteine)
- Verbinderplatten und Winkelverbinder für 30-mm-Systeme
- Innenverbinder und Zentralschrauben mit M8
- Scharniere, Gelenkverbinder und Profilhalter
- Sensorhalter, Monitorhalter und Geräteaufnahmen
- Endkappen, T-Nut-Abdeckungen und Abdeckprofile
Durch die standardisierte Nut 8 Typ B bist du nicht an ein einziges Zubehörprogramm gebunden, sondern profitierst von einer großen Systemkompatibilität.
Kernbohrung 6,8 mm – ideal für M8-Gewinde
Die Profile besitzen eine durchgehende Kernbohrung von 6,8 mm. Diese ist gezielt auf das Schneiden von M8-Innengewinden ausgelegt. Daraus ergeben sich klare technische Eigenschaften:
- Es kann ausschließlich M8-Gewinde geschnitten werden.
- M6 und M10 sind aufgrund des Durchmessers nicht geeignet.
- Die Gewinde bieten eine hohe Auszugskraft und Stabilität.
Stirnseitige Verschraubungen und Innenverbinder werden somit besonders stabil und sind hervorragend geeignet für:
- Rahmenverbindungen im Maschinenbau
- hochbelastbare Eckverbindungen
- Innenverbinder mit Zentralschrauben
- Montagepunkte für Füße, Platten und Rollen
Gewicht und Steifigkeit
Mit einem Gewicht von ca. 0,80 kg pro Meter bieten Aluprofile 30x30 einen idealen Kompromiss aus Leichtbau und Struktursteifigkeit:
Typische Anwendungen von Aluprofilen 30x30
Dank ihrer universellen Eigenschaften kommen Aluprofile 30x30 Nut 8 Typ B in vielen Bereichen zum Einsatz – von der industriellen Serienfertigung bis hin zum technisch anspruchsvollen DIY-Projekt. Im Folgenden findest du eine Übersicht der wichtigsten Anwendungsbereiche.
Maschinenbau & Anlagenbau
Im professionellen Maschinenbau zählen 30x30-Profile zu den meistverwendeten Systemprofilen. Sie eignen sich ideal für:
- Maschinenuntergestelle und Grundrahmen
- Gestelle für Produktionsmaschinen und Sondermaschinen
- Schutzeinhausungen und trennende Schutzeinrichtungen
- Vorrichtungen für Montage, Prüfen und Messen
- Verstelleinheiten, Schlitten und Führungskonstruktionen
- Materialzuführungen und Handling-Module
Durch die Nut-8-Kompatibilität können Komponenten wie Schutzscheiben, Blechverkleidungen, Türen, Bedienpanels oder Sensoren direkt am Profil montiert werden.
Automatisierung & Robotik
In der Automatisierungstechnik und Robotik sind flexible, modulare Strukturen entscheidend. 30x30-Profile bieten hier:
- Rahmen für Roboterzellen
- Ständer und Halterungen für Industrieroboter
- Aufnahmen für Greifersysteme und Endeffektoren
- Gestelle für Bildverarbeitung (Kameras, Beleuchtung, Optik)
- Sensorträger, Lichtschrankenhalter und Sicherheitseinrichtungen
- Strukturen für Pick-&-Place-Stationen
Durch die M8-Gewinde und Nut 8 können sowohl leichte als auch mittelschwere Komponenten stabil und vibrationsarm montiert werden.
Arbeitsplatzsysteme, Werkstatt & Montage
Moderne Industriearbeitsplätze profitieren von modularen Profilsystemen. Aluprofile 30x30 eignen sich hervorragend für:
- Montagearbeitsplätze und Werkbänke
- Höhenverstellbare Tischkonstruktionen (in Kombination mit Aktuatoren)
- Regale, Lagergestelle und Sortierstationen
- Monitor-, Bildschirm- und Werkzeughalterungen
- Leitschienensysteme für Materialbereitstellung
Für leichtere Aufbauten, Tischaufsätze oder kleinere Regale können ergänzend 20x20 Nut 6 Aluprofile eingesetzt werden. Für Traggestelle oder besonders belastete Bereiche empfehlen sich Aluprofile 40x40 Nut 8 .
Intralogistik, Fördertechnik & Materialfluss
Auch in der Logistik- und Fördertechnik sind Aluprofile 30x30 stark verbreitet. Typische Anwendungen sind:
- Rahmen für Rollenbahnen und Förderbänder
- Mitarbeiter-Arbeitsplätze in der Kommissionierung
- mobile Gestelle für Materialtransport
- Wagen und Trolleys für Kisten, KLT-Behälter und Komponenten
- Sortier- und Bereitstellwagen
Die Modularität der Profile ermöglicht es, Materialfluss-Systeme schnell an neue Produktionsanforderungen anzupassen.
DIY-Technik, Maker-Projekte & Sonderkonstruktionen
Auch im fortgeschrittenen DIY- und Maker-Bereich sind Aluprofile 30x30 besonders beliebt. Sie bieten industrielle Qualität für:
- CNC-Fräsen mittlerer Größe
- 3D-Drucker mit großem Bauraum
- Laser-Cutter und Plotter
- Roboterarme und Fahrplattformen
- Gehäuse und Technikschränke
- Halterungsrahmen
- modulare Möbel, z. B. Regale oder Tischgestelle
Vergleich: Aluprofile 20x20, 30x30 und 40x40
Damit du schnell entscheiden kannst, ob die 30x30 Nut 8 Serie die passende Wahl ist, findest du hier eine tabellarische Übersicht im Vergleich zu den Profilserien 20x20 Nut 6 und 40x40 Nut 8.
| Eigenschaft |
20x20 Nut 6 Typ B |
30x30 Nut 8 Typ B |
40x40 Nut 8 Typ I |
| Profilmaß |
20 × 20 mm |
30 × 30 mm |
40 × 40 mm |
| Nutbreite |
6 mm |
8 mm |
8 mm |
| Kernbohrung |
5 mm |
6,8 mm |
6,8 mm |
| mögliche Gewinde |
M6 |
M8 |
M8 |
| Gewicht |
ca. 0,40 kg/m |
ca. 0,80 kg/m |
ca. 1,50 kg/m |
| Steifigkeit |
leicht |
mittel |
hoch |
| Typische Anwendungen |
Leichtbau, kompakte Konstruktionen |
Maschinenbau, Automation, Arbeitsplätze |
Schwerlast, Robotik, Traggestelle |
Die Serie 30x30 Nut 8 deckt damit das komplette mittlere Einsatzspektrum ab – von stabilen Maschinenrahmen bis zu modularen Arbeitsplatz- und Gestellkonstruktionen.
Vorteile der 30x30-Serie im Überblick
Die Wahl eines Profilsystems entscheidet oft über die Flexibilität und Lebensdauer einer Konstruktion. 30x30-Aluprofile bieten eine Vielzahl an Vorteilen, die sie zur bevorzugten Option im Standard-Maschinenbau machen.
1. Optimales Verhältnis von Gewicht zu Steifigkeit
Die Profile sind stabil genug für anspruchsvolle Ausleger, Rahmen und gestapelte Baugruppen, aber nicht so schwer, dass sie unnötige Masse in die Konstruktion einbringen. Dadurch sind sie für viele Anwendungen wirtschaftlich die beste Lösung.
2. Große Zubehörvielfalt durch Nut 8
Die Nut 8 Typ B ist ein verbreiteter Standard, wodurch du aus einem breiten Spektrum an Nutensteinen, Verbindern, Winkeln, Scharnieren und Haltern wählen kannst. So lassen sich individuelle Konstruktionen ohne Sonderanfertigungen realisieren.
3. M8 als einheitlicher Schraubenstandard
Mit der M8-Gewindekompatibilität nutzt du eine der am häufigsten eingesetzten Schraubengrößen im Maschinenbau. Das erleichtert Beschaffung, Lagerhaltung und Montage erheblich.
4. Eloxierte Oberfläche mit professionellem Finish
Durch die anodisierte Oberfläche sind die Profile korrosionsbeständig, mechanisch belastbar und optisch hochwertig. Sie eignen sich sowohl für Produktionsumgebungen als auch für sichtbare Anwendungen wie Messeaufbauten, Präsentationssysteme oder Laborarbeitsplätze.
5. Hohe Modularität und Erweiterbarkeit
Konstruktionen auf Basis von 30x30-Profilen lassen sich jederzeit erweitern, umbauen oder anpassen. Durch die Nut 8 können zusätzliche Komponenten einfach nachgerüstet, angeschraubt oder versetzt werden, ohne dass Grundstrukturen neu aufgebaut werden müssen.
Warum Sie Aluprofile 30x30 bei uns kaufen sollten
Unsere Aluprofile 30x30 Nut 8 Typ B stehen für Industriequalität, präzise Fertigung und eine konsistent hohe Oberflächenqualität. Wir bieten:
- original Nut-8 Typ B Profile
- saubere, kratzfeste Eloxaloberfläche
- hohe Maßhaltigkeit und exakte Nutgeometrie
- kompatibles Zubehör wie Nutensteine, Verbinder, Winkel und Endkappen
- verschiedene Längen und maßgenaue Zuschnitte
- schnellen Versand aus Deutschland
Für ergänzende Konstruktionen lohnt sich außerdem ein Blick in unsere anderen Profilserien:
Fazit: 30x30 ist die perfekte Wahl für universellen Maschinenbau und modulare Konstruktion
Aluprofile 30x30 Nut 8 Typ B sind die ideale Lösung, wenn du ein Profilsystem mit hoher Stabilität, guter Bearbeitbarkeit und breiter Zubehörkompatibilität suchst. Sie bilden die konstruktive Grundlage für Maschinenrahmen, Arbeitsplatzsysteme, Automationsmodule, Robotik-Anwendungen, Gestelle und viele weitere technische Projekte.
